Пазовая пластина сердечника – базовый конструктивный элемент сердечника трансформатора, изготавливаемый прецизионным способом из высококачественной холоднокатаной анизотропной электротехнической стали с высокой магнитной проницаемостью и низкими удельными потерями. Это ключевой компонент...

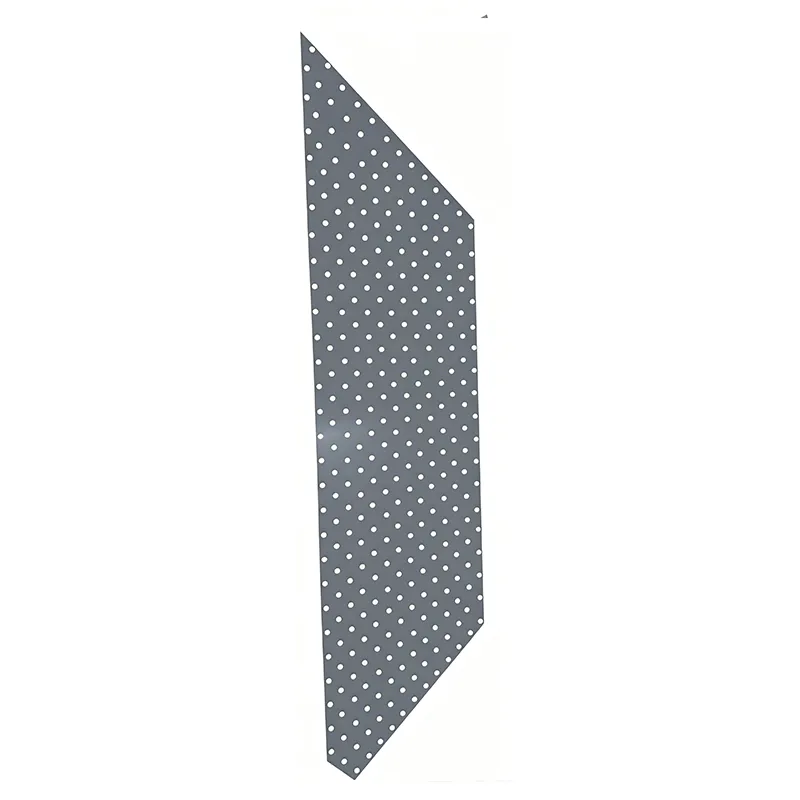

Пазовая пластина сердечника — базовый конструктивный элемент сердечника трансформатора, изготавливаемый прецизионным способом из высококачественной холоднокатаной анизотропной электротехнической стали с высокой магнитной проницаемостью и низкими удельными потерями. Это ключевой компонент, обеспечивающий высокоэффективную работу трансформатора.
Главное отличие пазовой пластины от обычной пластины сердечника заключается в прецизионной обработке поверхности — нанесении пазов, равномерно распределённых с заданным шагом и размерами в соответствии с требованиями к шихтовке сердечника и организации масляных каналов. Технология нанесения пазов позволяет эффективно снизить потери на вихревые токи в сердечнике и уменьшить тепловыделение в процессе эксплуатации, повышая тем самым энергоэффективность трансформатора. Одновременно пазы формируют свободное пространство для внутренних масляных каналов сердечника, что в сочетании с циркуляцией трансформаторного масла обеспечивает высокоэффективный теплоотвод и предотвращает локальные перегревы.
При сборке пазовые пластины послойно шихтуются в упорядоченную конструкцию сердечника. Пазы при этом точно совмещаются, образуя целостные масляные и теплоотводящие каналы, одновременно обеспечивая равномерность и беспрепятственное прохождение магнитного потока в сердечнике, не оказывая влияния на магнитную проницаемость и дополнительно усиливая общую механическую прочность сердечника. Сочетая в себе такие преимущества, как низкие потери, высокая магнитная проницаемость, эффективный теплоотвод и конструктивная прочность, пазовая пластина значительно повышает эксплуатационную эффективность, энергоэкономичность и срок службы мощных силовых трансформаторов и является основным материалом для изготовления сердечников высоковольтных трансформаторов большой мощности.
